产品描述: 亚洲最为广泛使用的连接头型式。
温度范围(丁腈橡胶): -20°C+ 100°C
工作压力: 1 .0Mpa
优点: 结构简单,重量轻,多种连接备选。
应用: 气动工具,汽车工业,压缩空气,工程配套,压缩机。
互换性: 日东(NITTO) HI-CUPL _A系列,利达时( RECTUS ) 13KA系列,希恩(CEJN) 315系列。

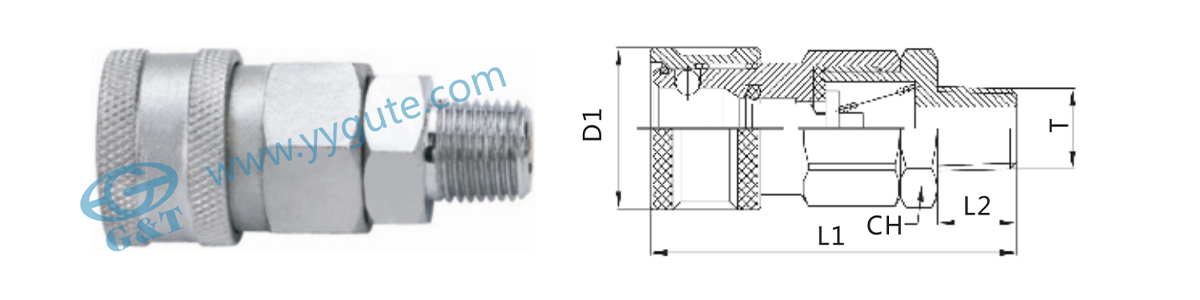

编号 | L1 | L2 | D1 | CH | T |
GT-200T-SM | 52 | 9.5 | 25.5 | 19 | ZG1/8 |
55.5 | 13 | 25.5 | 19 | ZG1/4 | |
55.5 | 13 | 25.5 | 19 | ZG318 | |
58.5 | 16 | 25.5 | 22 | ZG1/2 |

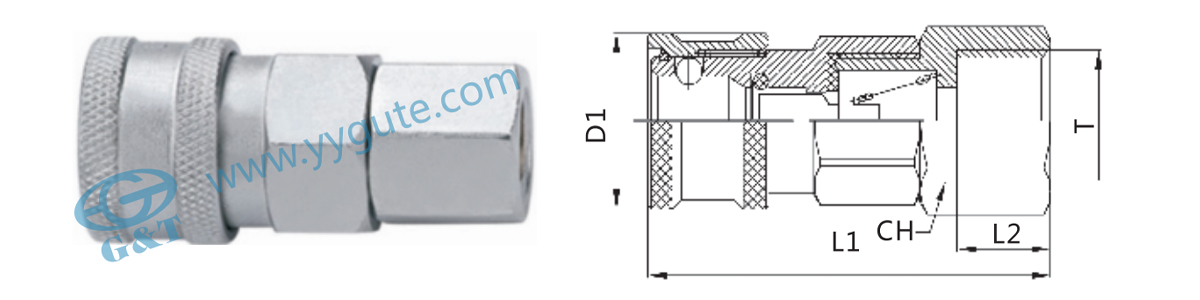

编号 | L1 | L2 | D1 | CH | T |
GT-200T-SF | 49 | 9.5 | 25.5 | 19 | GI/8 |
52.5 | 13 | 25.5 | 19 | G1/4 | |
52.5 | 13 | 25.5 | 19 | G3/8 | |
55.5 | 16 | 25.5 | 24 | G1/2 |

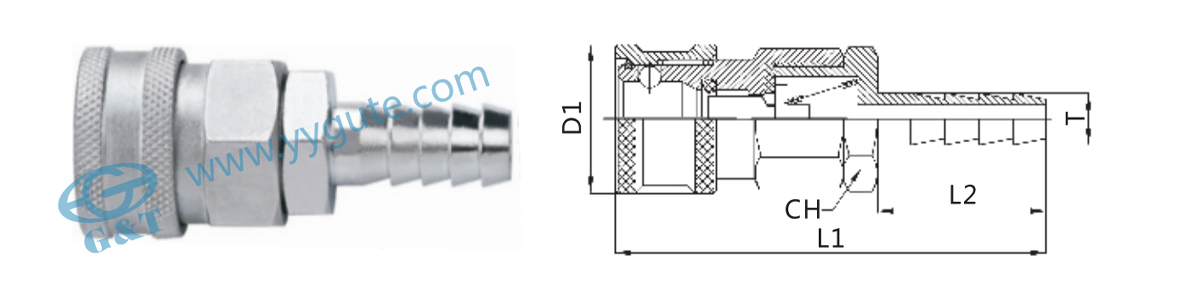

编号 | L1 | L2 | D1 | CH | T |
GT-200T-SH | 62 | 20 | 25.5 | 19 | 7 |
67.5 | 25 | 25.5 | 19 | 9 | |
67.5 | 25 | 25.5 | 19 | 11 | |
72.5 | 30 | 25.5 | 19 | 13 | |
77.5 | 35 | 25.5 | 19 | 14 | |
77.5 | 35 | 25.5 | 19 | 15 |

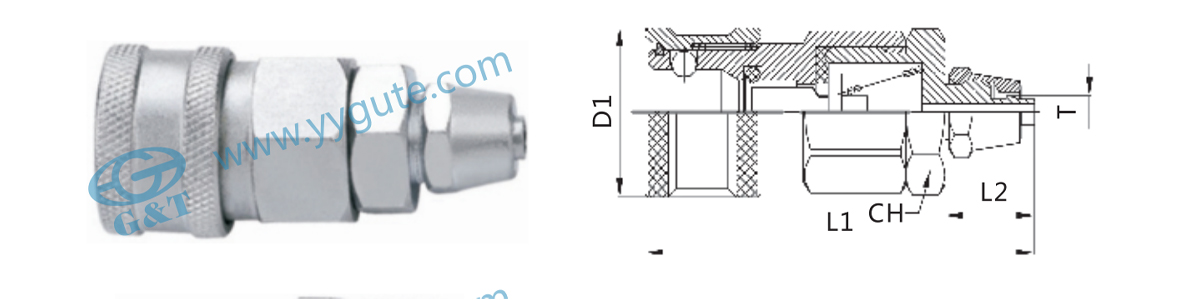

编号 | L1 | L2 | D1 | CH | T |
GT-200T-SN | 56.5 | 14 | 25.5 | 19 | 6*4 |
57.5 | 15 | 25.5 | 19 | 8*5 | |
59.5 | 17 | 25.65 | 19 | 10*6.5 | |
61.5 | 19 | 25.5 | 19 | 12*8 |
编号 | L1 | CH | T |
GT-200T-PM | 36.5 | 14 | ZG1/8 |
40 | 14 | ZG1/4 | |
39.5 | 17 | ZG3/8 | |
42.5 | 22 | ZGI/2 |

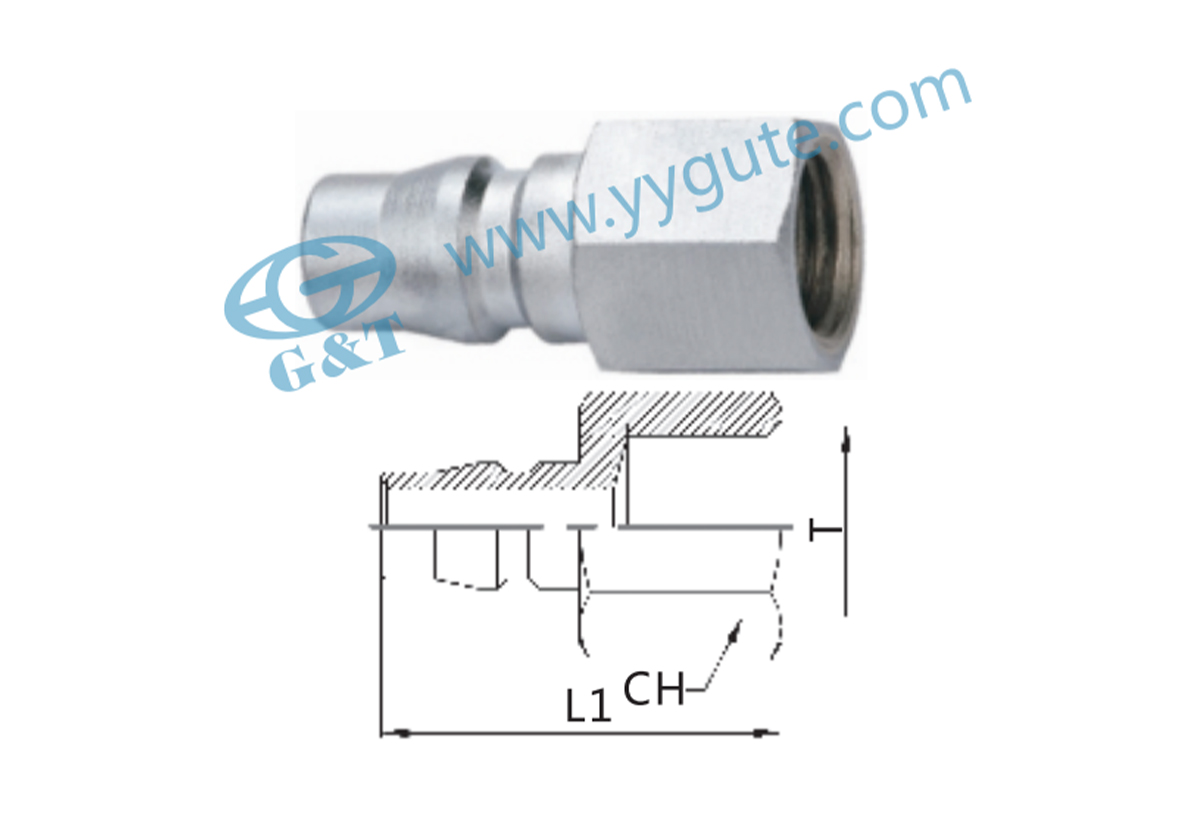

编号 | L1 | CH | T |
GT-200T-PF | 33 | 14 | G1/8 |
36.5 | 17 | G1/4 | |
36.5 | 19 | G3/8 | |
41.5 | 24 | G1/2 |

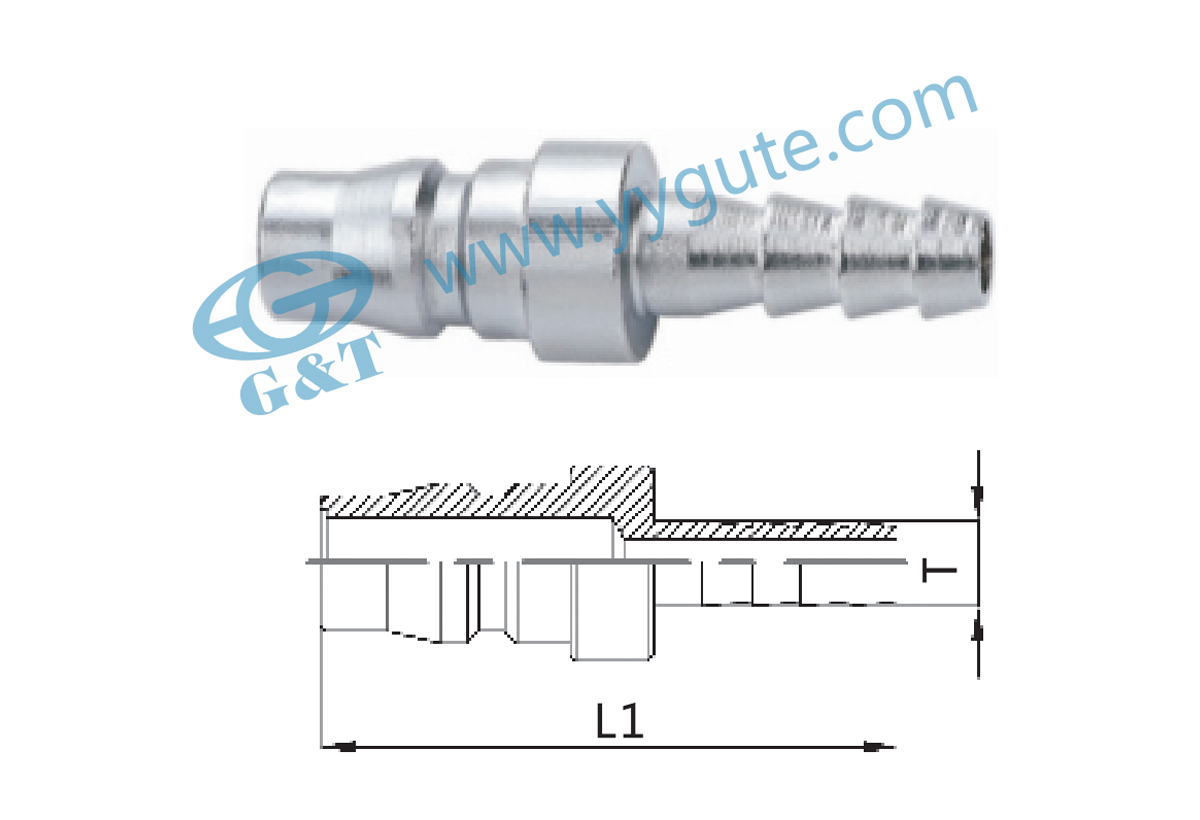

编号 | L1 | T |
GT- 200T-PH | 56.5 | 14 |
57.5 | 15 | |
59.5 | 17 | |
61.5 | 19 |
编号 | L1 | CH | T |
GT-200T-PN | 39.5 | 14 | 6*4 |
41 | 14 | 8*5 | |
43 | 17 | 10*6.5 | |
45.5 | 19 | 12*8 |
